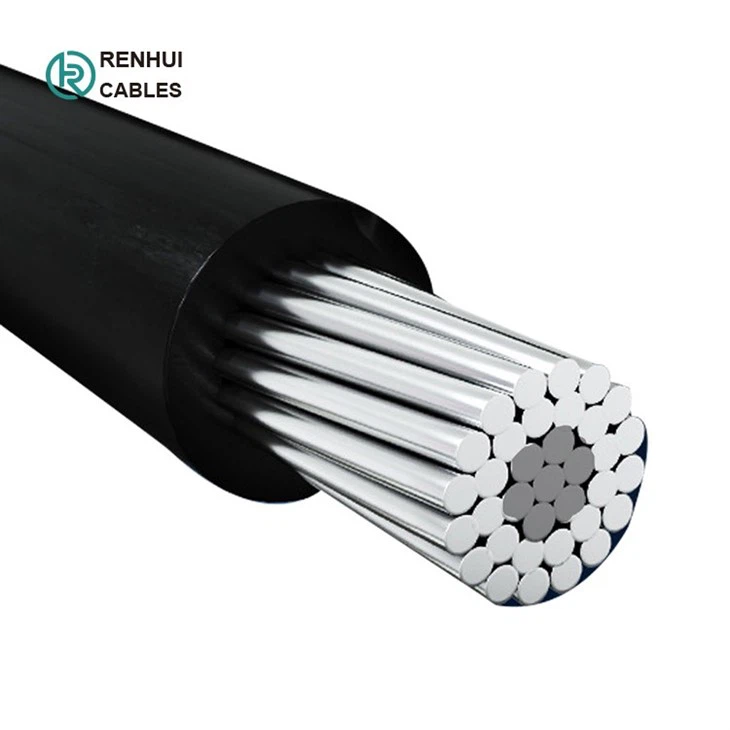

NFC 33-209 medfølgende antennekabler 600/1000V ABC-kabler
1. Søknad
De medfølgende antennekablene designet for fast installasjon som luftledninger opp til 1000 V i
 |
 |
 |
 |
2. Standard
NFC 33-209
3.Konstruksjon
Faseleder :Aluminiumsleder, rundtrådet komprimert (RM)
Nøytral leder: Leder av legert aluminium (AlMgSi), rundtrådet komprimert (RM).
Isolasjon:XLPE. Bærende / nøytral kjerne – merket med standard og produsentfasekjerne – merket med sifrene 1, 2, 3.
Montering:Kjerner og den nøytrale lederen sammenflettet i høyre legging, i tillegg kan 1, 2 eller 3 kjerner med redusert tverrsnitt samtrådet.
4. Tekniske data
| Merkespenning | kV | 0.6/1 |
| Test spenning | Veff kV | 4 |
| Leggingstemperatur | grad | min. -5 |
| Driftstemperatur | grad | -30 ~ pluss 90 |
| Ledertemperatur | grad | maks. pluss 90 |
| Kortslutningstemperatur | grad /s | maks. pluss 250/5 |
| Bøyeradius (min.) | / | 20 × o av kabel |
5.Dimensjoner
| Antall kjerner x nominelt tverrsnitt | maks. leder- motstand | min. bruddlast av lederstreng | Nåværende vurdering i luften | Ytre diameter | Total vekt |
| mm^2 | Ohm/km | kN | A | mm | kg/km |
| 2x10 RM | 3.08 | 1.5 | 38 | 12.8 | 93 |
| 4x10 RM | 3.08 | 1.5 | 38 | 15.4 | 183 |
| 2x16 RM | 1.91 | 2.3 | 72 | 14.8 | 129 |
| 2x16 RN pluss 2x1,5 RE | 1.910/12.100 | 2.3 | 72 | 14.8 | 176 |
| 4x16 RM | 1.91 | 2.3 | 72 | 17.8 | 257 |
| 4x16 RN pluss 2x1,5 RE | 1.910/12.100 | 2.3 | 72 | 17.8 | 304 |
| 2x25 RM | 1.2 | 3.8 | 107 | 18 | 202 |
| 2x25 RM pluss 2x1,5 RE | 1.200/12.100 | 3.8 | 107 | 18 | 249 |
| 4x25 RM | 1.2 | 3.8 | 107 | 21.7 | 404 |
| 4x25 RM pluss 2x1,5 RE | 1.200/12.100 | 3.8 | 107 | 21.7 | 451 |
| 2x35 RM | 0.868 | 5.2 | 132 | 20.8 | 269 |
| 2x35 RM pluss 2x1,5 RE | 0.868/12.100 | 5.2 | 132 | 20.8 | 316 |
| 4x35 RM | 0.868 | 5.2 | 132 | 25.1 | 539 |
| 4x35 RM pluss 2x1,5 RE | 0.868/12.100 | 5.2 | 132 | 25.1 | 586 |
| 2x50 RM | 0.641 | 7.6 | 165 | 23.4 | 352 |
| 2x50 RM pluss 2x1,5 RE | 0.641/12.100 | 7.6 | 165 | 23.4 | 399 |
| 1x54,6 RM pluss 3x25 RM | 0.630/1.200 | 3.8 | 107 | 21.7 | 507 |
| 1x54,6 RM pluss 3x25 RM pluss 1x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 24.3 | 573 |
| 1x54,6 RM pluss 3x25 RM pluss 2x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 29.7 | 639 |
| 1x54,6 RM pluss 3x25 RM pluss 3x16 RM | 0.630/1.200/1.910 | 3.8/2.3 | 107/72 | 31.1 | 705 |
| 1x54,6 RM pluss 3x35 RM | 0.630/0.868 | 5.2 | 132 | 25.1 | 615 |
| 1x54,6 RM pluss 3x35 RM pluss 1x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 28.1 | 680 |
| 1x54,6 RM pluss 3x35 RM pluss 2x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 34.3 | 748 |
| 1x54,6 RM pluss 3x35 RM pluss 3x16 RM | 0.630/0.868/1.910 | 5.2/2.3 | 132/72 | 35.9 | 814 |
| 1x54,6 RM pluss 3x35 RM pluss 1x25 RM | 0.630/0.868/1.200 | 5.2/3.8 | 132/107 | 28.1 | 714 |
| 1x54,6 RM pluss 3x50 RM | 0.630/0.641 | 7.6 | 165 | 28.2 | 741 |
| 1x54,6 RM pluss 3x50 RM pluss 1x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 31.6 | 806 |
| 1x54,6 RM pluss 3x50 RM pluss 2x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 38.6 | 875 |
| 1x54,6 RM pluss 3x50 RM pluss 3x16 RM | 0.630/0.641/1.910 | 7.6/2.3 | 165/72 | 40.4 | 940 |
| 1x54,6 RM pluss 3x50 RM pluss 1x25 RM | 0.630/0.641/1.200 | 7.6/3.8 | 165/107 | 31.6 | 841 |
| 1x54,6 RM pluss 3x70 RM | 0.630/0.443 | 10.2 | 205 | 33 | 950 |
| 1x54,6 RM pluss 3x70 RM pluss 1x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 37 | 1014 |
| 1x54,6 RM pluss 3x70 RM pluss 2x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 45.2 | 1083 |
| 1x54,6 RM pluss 3x70 RM pluss 3x16 RM | 0.630/0.443/1.910 | 10.2/2.3 | 205/72 | 47.3 | 1148 |
| 1x54,6 RM pluss 3x70 RM pluss 1x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 37 | 1048 |
| 1x54,6 RM pluss 3x70 RM pluss 2x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 45.2 | 1150 |
| 1x54,6 RM pluss 3x70 RM pluss 3x25 RM | 0.630/0.443/1.200 | 10.2/3.8 | 205/107 | 47.3 | 1250 |
| 1x54,6 RM pluss 3x95 RM | 0.630/0.320 | 13.5 | 240 | 37.4 | 1176 |
| 1x54,6 RM pluss 3x95 RM pluss 1x16 RM | 0.630/0.320/1.910 | 13.5/2.3 | 240/72 | 41.9 | 1243 |
6. Produksjonsfremgang
7.Sertifikater:
 |
 |
8. Pakking:
- Tretrommel av stål (gassing)
Kabellengde i hver trommel: 1000m/2000m eller i henhold til faktiske kabellengdekrav.
- Trommestørrelse:
I henhold til kabellengde og beholderstørrelse
For å oppgi nøyaktig pris, vennligst fortell oss hvor mye kabellengde du trenger. Større kvantitet, mer rabattfordeler klar for deg!
-Forsendelseshavn:
Qingdao, eller andre porter i henhold til dine krav.
- Sjøfrakt:
FOB/C&F/CIF-tilbud er alle tilgjengelige.
 |
 |
 |
