IEC 60502 mellomspenningskabler

IEC 60502-2 Strømkabler med ekstrudert isolasjon og tilbehør for merkespenninger fra 1 kV(Um=1.2kV) opp til 30kV (Um=36kV) - Del 2:Kabler for merkespenninger på 6 kV(Um=7.2kV) og 30 kV(Um=36kV).

Sende bookingforespørsel

Chat nå

Last ned katalog

CE-sertifikat-Renhui

ISO9001-Renhui

Beskrivelse

1.Europeisk standard MV-kabler Spenningsklasse
N2XSY - enkel kobberkjerne XLPE isolert med PVC-overkappe 6/10kV 12/20kV 18/30kV
N2XS2Y - enkel kobberkjerne XLPE isolert med PE-overkappe 6/10kV 12/20kV 18/30kV
NA2XSY - enkel aluminiumkjerne XLPE isolert med PVC-overkappe 6/10kV 12/20kV 18/30kV
NA2XS2Y - enkel aluminiumkjerne XLPE isolert med PE-overkappe 6/10kV 12/20kV 18/30kV
N2XSEY - 3 kobberkjerne XLPE isolert med PVC-overkappe 6/10kV
N2XS(F)2Y - enkel kobberkjerne XLPE isolert med vannblokkerende pulver og PE-overkappe 6/10kV 12/20kV 18/30kV
N2XS(FL)2Y - enkel kobberkjerne XLPE isolert med vannblokkerende pulver og aluminiumstape tett festet til PE-kappe 6/10kV 12/20kV
NA2XS(F)2Y - enkel aluminiumkjerne XLPE isolert med vannblokkerende pulver og PE-overkappe 6/10kV 12/20kV 18/30kV
NA2XS(FL)2Y - enkel aluminiumkjerne XLPE isolert med vannblokkerende pulver og aluminiumstape tett festet til PE-kappe 6/10kV 12/20kV 18/30kV

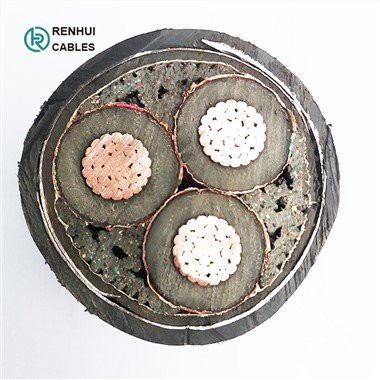

2. Mellomspenningskabelkonstruksjon:

MV kabellag	MV-kabelmaterialer	Kabeltegning
Dirigent	Kobber eller aluminium - Klasse 1 solid, klasse 2 strandet
Lederskjerm	Halvledende lag
Isolasjon	XLPE (kryssbundet polyetylen)
Isolasjonsskjerm	Halvledende lag
Metallisk skjerm	Kobbertråder og/eller kobbertape (rundt individuelle kjerner)
Indre slire	Påføres der Armor også er påført. PVC eller LSZH-blanding
Rustning	Enkel kjerne: aluminiumstråder / tape Multikjerne: Galvaniserte ståltråder / tape
Ytre skjede	LDPE, MDPE (polyetylen med lav/middels tetthet), PVC (polyvinylklorid), LSZH (Low Smoke Zero Halogen)

3.Produktstandard
IEC 60502-2 Strømkabler med ekstrudert isolasjon og tilbehør for merkespenninger fra 1 kV(Um=1.2kV) opp til 30kV (Um=36kV) - Del 2:Kabler for merkespenninger på 6 kV(Um=7.2kV) og 30 kV(Um=36kV).
